产品简介

   智能型单晶硅差压变送器采用高准确度、高过压、稳定性强的单晶硅传感器芯片，内嵌智能强大的信号处理模块,实现高静压和不同的温度自动补偿，保护变送器不受温度、高静压与过压的影响,提高现场的综合测量精度和长期稳定性。

   变送器智能一体化设计，配备液晶显示和按键，能在无压力源下正负零点迁移、量程设定，阻尼时间的设定，提高产品现场使用的人机交互；或用手操器、组态软件、以及手机APP远程操作，能智能实现时时显示与组态。

?被测流体：液体、气体、蒸汽

?量程：0 MPa ~4MPa

?输出：两线 4mA～20mA电流输出 叠加HART

?供电电压：普通型: DC10.5~45V      本质安全型/隔爆型:DC10.5~26V

?负载电阻：0~600Ω（DC 24V 时）注：与手持通信器进行通讯时，至少需要 250Ω 的负载电阻。

  ?通信线路条件 :

  线路长度：***长2km（0.75~1.25mm2 控制仪表用电缆,超过1km 时使用双绞电缆）

  负载电阻：250~600Ω（DC 24V, 包含电缆电阻 )

  负载电容：0.55mF 以下

  负载电感：3.3mH 以下

  动力线的间隔：15cm 以上（请避免平行配线）

?饱和电流：上限: 20.8mA  下限 : 3.8mA

?报警电流：上限: 22.8mA   下限: 3.6mA（模式可设置）

?调整功能：零点、满量程点可从通过外壳顶部三按键进行带就地调整或者可利用组态 软件进行远程调整

?零点迁移：可在量程的 -20％~+20％的范围内迁移

?环境温度：-40~+85℃（充灌氟油时：-10~+60℃）

?贮存温度：-40~+90℃

?EMC适用标准：EN1326-1：2006

  ?静压影响：±0.05％量程 /10MPa

  ?过压影响：±0.05％量程上限 /16MPa

  ?年稳定性：±0.05％量程上限

?电源影响：±0.005％ /1V

?安装位置影响：

   与膜片面平行方向的安装位置变化不会 造成零漂影响，若安装位置与膜片面超 过 90°的变化，在 0.4kPa范围内的零 漂可通过调零校正

?响应时间：90ms

?阻尼：时间常数可在 0~99.9 秒内调整

?滤波常数：可在 0~160uA  内调整

?自稳系数：可在 0~2%  内调整

?接液部材质：SUS316L不锈钢

?接液密封圈：氟橡胶，丁腈橡胶

?变送器外壳：低铜铝压铸件 +  聚氨酯涂装

?变送器外壳盖：铝压铸件 + 聚氨酯涂装

?密封等级：IP67

?铭牌: SUS304

?填充油: 硅油，氟油（可选）

?重量：约 2 . 2 ~ 2 . 7 kg（ 本体）

?电缆引入口： M20×1.5

?外部端子：M 3  螺钉

?过程连接口：1/4"-14NPT

?安装方法：在 50mm(2-inch) 管道上用U型螺栓安装，或者安装于墙面（根据 型号规格）

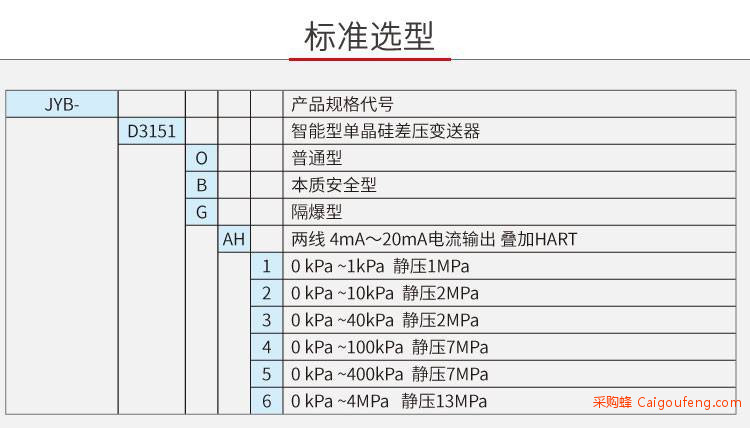

规格选型
